Осциллограф – это электронный прибор, который применяется для наблюдения и измерения электрических сигналов. Он показывает, как сигналы меняются во времени, и отображает их в виде графика на экране. График называется осциллограммой. С его помощью можно увидеть изменения электроволн, их форму и динамику. Техника от компании RadioShop.com.ua предоставляет возможность детально анализировать потоки, прослеживать их поведение и проводить точные замеры параметров. Данное оборудование предназначается для инженеров и техников, работающих с электрическими схемами и устройствами.
Принцип работы прибора
Подключается к электрической цепи специальными проводами, называемыми «пробниками». Пробники улавливают импульсы и передают в прибор. Внутри осциллографа сигнал обрабатывается сложными электронными схемами, преобразующими его в удобный для рассмотрения. Результат отображается на экране в виде графика. По горизонтальной оси графика просчитывается время, а по вертикальной – напряжение, показывающее амплитуду сигнала.
Существуют разные виды оборудования.
- Аналоговые – отображают непосредственно на электронно-лучевой трубке.
- Цифровые – преобразуют в цифровую форму для обработки.
- Портативные – удобно использовать в полевых условиях.
На экране видно, как колебания меняются во времени, что помогает изучать поведение, различные характеристики и особенности. Этот процесс позволяет проводить точную расшифровку электроцепей.
Как правильно подключить осциллограф
Как правильно подключить осциллограф к цепи – важный вопрос, требующий аккуратности и соблюдения определенных правил:
- подготовка устройства;
- проверка принадлежностей;
- настройка;
- калибровка согласно инструкции;
- настройка параметров;
- подключение щупов к осциллографу;
- заземление;
- один щуп подключите к точке сигнала, другой — к общему проводу или земле цепи;
- настройка для конкретных измерений.
Если применяется лабораторный блок питания от магазина Radio-Shop, нужно убедиться, что он правильно настроен и заземлен.
Такой алгоритм помогает выполнить надлежащее взаимодействие между осциллографом и цепью и обеспечить достоверность и точность полученного вывода, а также защитить от вероятных непредвиденных ситуаций и гарантировать безопасную работу прибора.

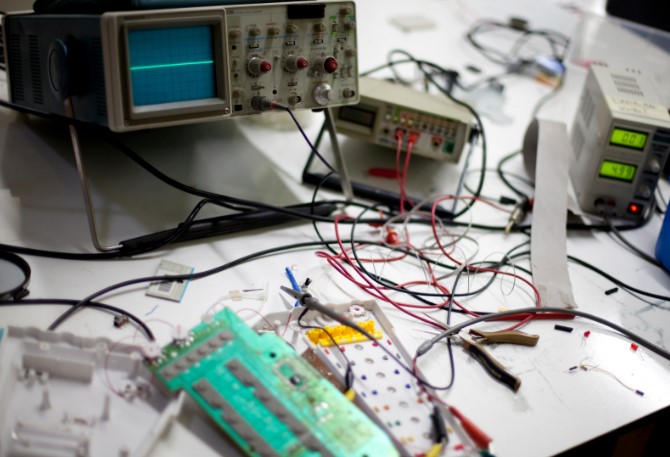

Значение правильной схемы подключения осциллографа
Каждый электрический сигнал имеет свои уникальные особенности, амплитуду, частоту, форму волны, и различные искажения или помехи, способные существенно влиять на результаты. Грамотный подход к подключению устройства позволяет свести на нет возможные погрешности, что способствует более точному и надежному изучению электрических потоков и их характеристик. Правильно подобранная и настроенная схема подключения осциллографа обеспечивает достоверность получаемых данных.

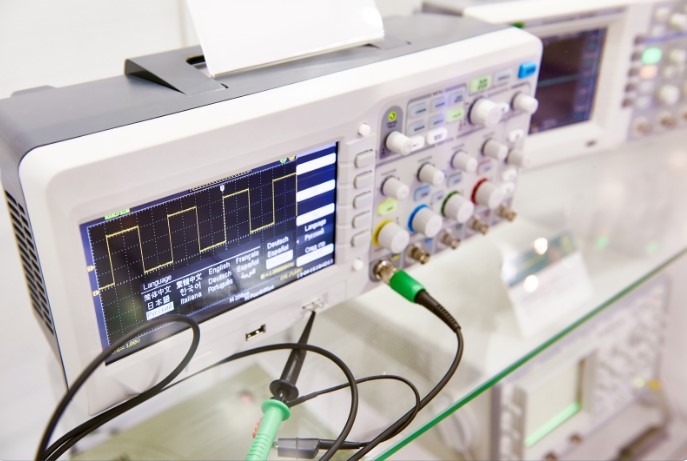

Стоит рассмотреть и другие моменты. Подключение осциллографа для измерения напряжения помогает анализировать форму сигнала и определять его амплитуду. Это особенно важно при тестировании и диагностике электронных схем, где тщательное измерение указывает неисправность.
Оценить, как электрический ток изменяется во времени в различных частях схемы возможно при подключении осциллографа для измерения тока. Это необходимо для понимания работы электрических цепей и для выявления потенциальных проблем, таких как перегрузки или короткие замыкания.
Измеряя частоту, инженеры определяют, соответствует ли сигнал заданным параметрам и не содержит ли он нежелательных помех. Помогает в этом подключение осциллографа для измерения частоты.
Для бесперебойного функционирования всей системы требуется знание амплитуды. Подключение осциллографа для измерения амплитуды позволяет определить максимальные значения.
Фаза сигнала – еще один важный параметр, который можно оценить с помощью данного оборудования. Подключение осциллографа для измерения фазы позволяет синхронизировать импульсы в сложных системах, таких как системы связи или мультиканальные измерительные комплексы, обеспечивать правильное взаимодействие всех компонентов.
С подключением осциллографа для измерения периода легко узнать длительность одного полного цикла колебаний.
Корректно поставленная задача помогает определить необходимые параметры измерений и выбрать соответствующие методы обработки данных, чтобы учесть особенности и требования исследования, а также обеспечить точность результатов.
Разностороннее применение осциллографа в науке и технике
В инженерной практике купить осциллограф в магазине Radio-Shop для создания и диагностики приборов, анализа и оптимизации компонентов сигнала. Основные цели при использовании приспособления в научных целях – изучение характеристик электрических колебаний, анализ спектров, частот и аномалий в волнах.
В области связи эти устройства применяются при настройке и обслуживании радиосвязи и сетей передачи данных, телекоммуникационных систем. В медицинской сфере техника помогает врачам контролировать состояния пациентов.
